نظام التحكم في مانع الانفجار DS-25، وحدة مضخة مكبسية

DS25 الأفقي ثلاثي محرك ترددي أحادي الفعل مضخة مكبسية وحدة Skid هي وحدة طاقة هيدروليكية مصممة خصيصًا لوحدة التحكم عن بعد لأجهزة منع الانفجار (BOP). وهي تعتمد على هيكل ترددي ثلاثي الأطوار أفقي أحادي الفعل، وتتميز بتصميم مضغوط، ومخرجات مستقرة، وموثوقية عالية. تتميز وحدة المضخة بقدرة عمود إدخال تبلغ 16.5 كيلوواط، وشوط 60 مم، وقطر مكبس 25 مم، وسرعة ضخ 500 دورة في الدقيقة. يبلغ معدل التدفق النظري 41 لترًا/دقيقة، ويمكن ضبط ضغط التفريغ المقنن ضمن نطاق 0-21 ميجا باسكال، مما يلبي متطلبات إمداد الطاقة لزيت الهيدروليك في وحدات التحكم عن بُعد الخاصة بأجهزة منع انفجار الآبار.

تم تجهيز وحدة المضخة بشكل افتراضي بمحرك التردد الصناعي المقاوم للانفجار YBX3-180M-4-18.5kW، والذي يتميز بتصنيف مقاومة الانفجار Ex db IIB T4 Gb، وتصنيف الحماية IP55، وفئة العزل F، وفئة ارتفاع درجة الحرارة B، مما يجعله مناسبًا لبيئات التشغيل ذات المتطلبات الصارمة لمقاومة الانفجار مثل مواقع آبار النفط والغاز. تعتمد طريقة النقل على تشغيل المحرك لجسم المضخة عبر علبة تروس، مما يوفر بنية بسيطة وسهولة في الصيانة. يتم تركيب صمام أمان عند منفذ تصريف المضخة، ويمكن إضافة خزان تجميع اختياري لتثبيت ضغط النظام وامتصاص نبضات الضغط. يمكن تخصيص أقطار منفذي السحب والتصريف وفقًا لمجمع موقع العميل، مما يوفر مرونة عالية.

المعايير والمواصفات الفنية

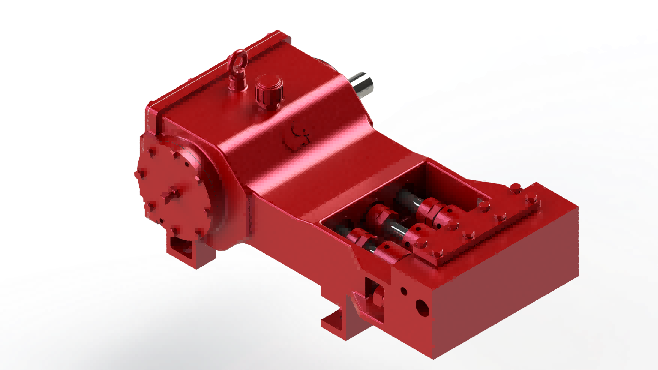

رسم مرجعي للمضخة بدون غطاء

سمات

تأتي وحدة المضخة مزودة بشكل قياسي بمحرك التردد الصناعي المقاوم للانفجار YBX3-180M-4-18.5kW، والذي يتميز بتصنيف مقاومة للانفجار Ex db IIB T4 Gb، وتصنيف حماية IP55، وعزل من الفئة F، وارتفاع درجة حرارة من الفئة B. وهذا يجعلها مناسبة لبيئات التشغيل ذات متطلبات مقاومة الانفجار الصارمة، مثل النفط والغاز مواقع الآبار.

تعتمد طريقة النقل على تشغيل المحرك لجسم المضخة عبر علبة تروس، مما يوفر بنية بسيطة وسهولة في الصيانة. يتم تركيب صمام أمان عند منفذ تصريف المضخة، ويمكن إضافة خزان تجميع اختياري لتثبيت ضغط النظام وامتصاص نبضات الضغط. يمكن تخصيص أقطار منافذ السحب والتصريف وفقًا لمجمع الضغط الموجود لدى العميل، مما يوفر مرونة عالية.

وظيفة

• تُعدّ هذه الوحدة المضخة وحدة طاقة أساسية لتوصيل السوائل تحت ضغط عالٍ، وتخدم تطبيقات مثل:استخراج النفط والغاز, عمليات التكسير الهيدروليكي، و حقن الماء عالي الضغطتتمثل وظيفتها الأساسية في ضغط الوسائط ذات الضغط المنخفض والتدفق الكبير إلى ضغط التشغيل المطلوب للعمل، مما يوفر مصدر طاقة لعمليات الحفر.
• أثناء عمليات التكسير الهيدروليكي، يمكن حقن سائل التكسير بدقة لتحفيز المكمن وتعزيز الإنتاجية. وفي تطوير حقن الماء، يساعد حقن الماء عالي الضغط على الحفاظ على طاقة التكوين وتحسين استخلاص النفط.
• تعتمد المعدات علىمكبس ثلاثي يتميز هذا الجهاز بهيكل ترددي يضمن تدفقًا مستمرًا وثابتًا. ويمكن إضافة وحدة تجميع اختيارية لكبح تقلبات الضغط، مما يضمن سلامة التشغيل واستقراره. وهو مزود بمحرك مقاوم للانفجار، مما يسمح بتشغيله بأمان في مواقع الآبار التي تحتوي على غازات قابلة للاشتعال، ويلبي متطلبات مقاومة الانفجار.
• ال تصميم مثبت على قاعدة انزلاقية يُسهّل عملية التركيب. القاعدة مُدمجة نقاط الرفع ووصلات المشعب، مما يتيح تحديد الموقع والاتصال السريعوبالتالي تقصير دورات التحضير وتقليل كثافة البناءالوحدة الكاملة مزودة بـ قطع الغيار القابلة للتآكل والأدوات الخاصةتسهيلاً الصيانة الذاتية في المناطق النائية، وتقليل مخاطر التوقف عن العمل، وضمان عمليات مستمرة.

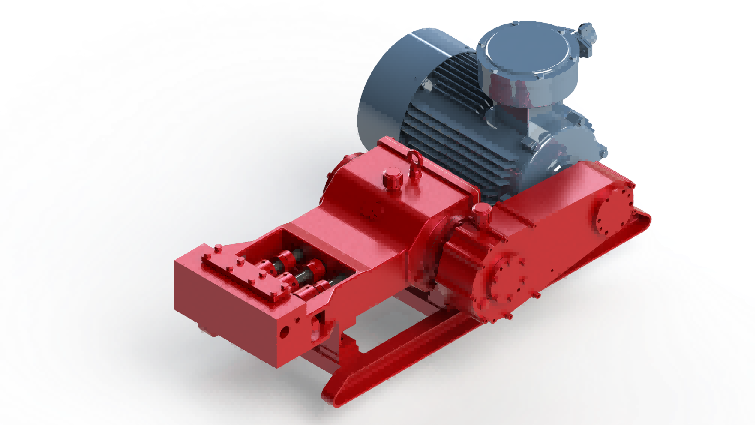

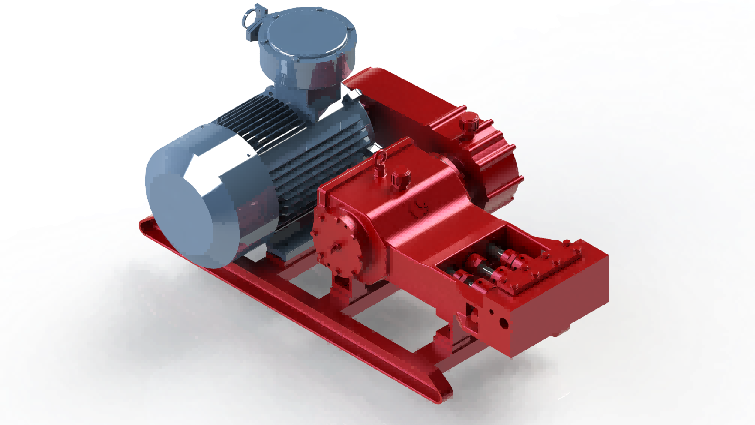

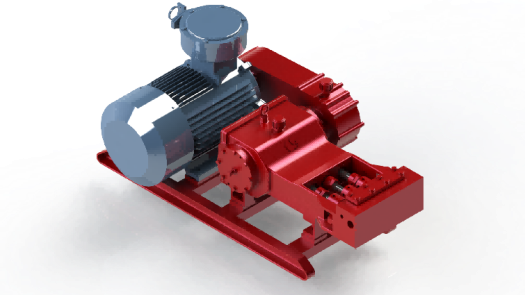

رسم مرجعي لوحدة المضخة
