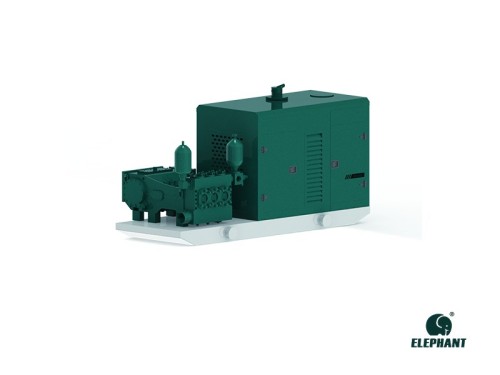

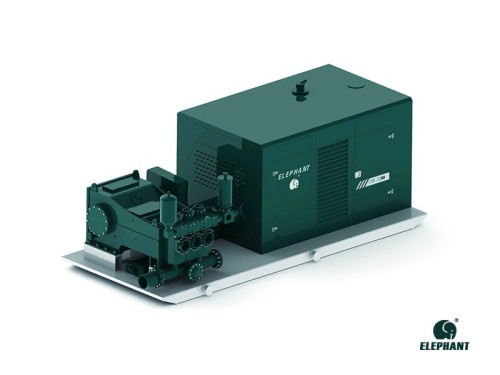

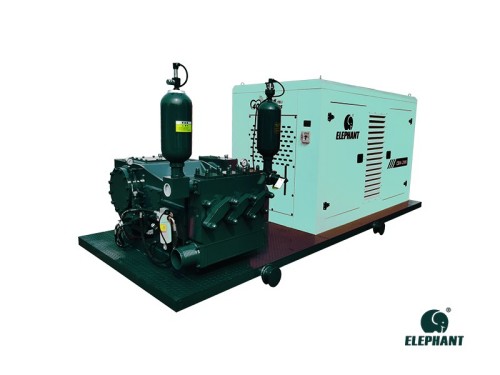

ما هي مضخة تعزيز خط الأنابيب؟

ال مضخة معززة لخط الأنابيبهي مضخة متخصصة تُركّب داخل أنظمة الأنابيب لزيادة ضغط السوائل، أو رفع مستوى توصيلها، أو التغلب على مقاومة الأنابيب. وتتمثل وظيفتها الأساسية في تعويض نقص الضغط داخل الأنابيب، مما يضمن توصيل السوائل بثبات إلى وجهاتها المقصودة بمعدل التدفق والضغط المحددين.

1.مبدأ العمل

يتم زيادة الضغط من خلال آلية حركة ترددية فريدة. بعد بدء تشغيل المضخة، يتم فصل مصدر الطاقة (محرك كهربائي أو محرك ديزليقوم هذا الجزء بتشغيل آلية عمود المرفق وقضيب التوصيل، مما يؤدي إلى تحرك المكبس أو الغطاس داخل المضخة ذهابًا وإيابًا في خط مستقيم داخل الأسطوانة. عندما مكبس أو مكبس عند تحرك المكبس إلى اليمين، يزداد حجم أسطوانة المضخة، مما يُحدث فراغًا موضعيًا. يفتح صمام عدم الرجوع عند المدخل نتيجةً لفرق الضغط، مما يسمح بسحب السائل (الماء، الزيت، إلخ) إلى داخل أسطوانة المضخة عبر خط السحب، مُكملاً بذلك عملية السحب. عند تحرك المكبس إلى اليسار، يقل حجم أسطوانة المضخة، مما يؤدي إلى ضغط السائل وزيادة الضغط. يُغلق صمام عدم الرجوع عند المدخل بينما يُفتح صمام عدم الرجوع عند المخرج، مما يسمح بتصريف السائل عالي الضغط عبر خط أنابيب المخرج، مُحققًا بذلك زيادة في الضغط. تتكرر هذه الدورة مع استمرار المكبس في سحب السائل وتصريفه، مما يوفر دعمًا مستمرًا للضغط لسائل خط الأنابيب، وبالتالي تحسين ضغط التوصيل ومعدل التدفق.

2.سمات

(1) كفاءة عالية في تعزيز الضغط: تعتمد هذه التقنية على الحركة الترددية للمكابس أو الغطاسات لتطبيق شغل على السوائل، مما يُولّد ضغطًا عاليًا بمعدلات تدفق منخفضة. وهي مثالية لأنظمة خطوط الأنابيب التي تتطلب تضخيمًا كبيرًا للضغط.

(2) معدل تدفق ثابت: يتحدد ذلك من خلال شوط المكبس/الغطاس، ومساحة المقطع العرضي، وتردد التردد. تبقى المعلمات ثابتة بعد التصميم/التصنيع، مما يضمن الحد الأدنى من تقلبات تدفق الخرج في ظل ظروف تشغيل مستقرة.

(3) نطاق واسع لضبط الضغط: يمكن تنظيم ضغط الخرج عن طريق تغيير سرعة المحرك، أو ضبط اللامركزية لآلية ذراع التوصيل، أو استبدال مواصفات المكبس/الغطاس لاستيعاب متطلبات ضغط خط الأنابيب المتغيرة.

(4) قدرة عالية على التحضير الذاتي: إذا كان هناك هواء في حجرة المضخة أو خط السحب قبل بدء التشغيل، فإن الفراغ الناتج عن الحركة الترددية يمكن أن يسحب السائل - بشرط أن تكون أسطوانة المضخة محكمة الإغلاق بشكل صحيح - مما يلغي الحاجة إلى أجهزة تحضير إضافية.

3.طلب

(1) قطاع النفط والغاز

(2) الصناعات الكيميائية

(3) حقن الماء عالي الضغط والتكسير الهيدروليكي

(4) معالجة المياه

مضخة تعزيز خط الأنابيب هي قطعة متخصصة من المعدات مصممة لظروف التشغيل الصعبة، وهي مناسبة لتطبيقات الضغط العالي، والقياس الدقيق، أو التعامل مع الوسائط الصعبة. شركة إيليفانت للآلاتلا تزال ملتزمة بتطوير الابتكارات مضخة تردديةمنتجات لصناعات متنوعة، ورؤيتنا الدائمة هي إنشاء علامة تجارية عالمية المستوى للمضخات الترددية.
